V3076-01-N-05-D24-DG-35 V3076-01-N-05-D24-DG-35
Graphic Symbol

V3076-05油路圖V3076-85油路圖
Ordering Code
V3076 -@@ -# -** -D24 -DG -35
1 2 3 4 5 6 7
1 V3076 Cartridge solenoid check valve
插入式電磁止回閥
V3076(20MB-2)  二口二位 Poppet 2-Way
2 -@@ Operation 油路方向功能選項
01:常閉單向 02:常開單向
05:常閉雙向 06:常開雙向
07:常閉單向附濾網 08:常開單向附濾網
13:常閉雙向附濾網 14:常開雙向附濾網
3 -# Option:with manual 付手動輔助裝置選項
N:Option(標準，輔助裝置不可調)
P:Push-Style Manual Override(推，向外推移式)
M:Screw-out Knob Style 旋鈕式(開)逆時鐘方向
    Screw-in Knob Style 旋鈕式(關)順時鐘方向
T:Push and Twist Style(推桿附扭轉)
4 -** Operation 型式
05:大流量 標準關閉型
85:大流量 快速關閉型
5 -D24 Coil Type 線圈型式
D12:DC12V     D24:DC24V
A24:AC24V     A11:AC110V
A22:AV220V   A38:AC380V
RA1:RAC110V RA2:RAC220V
6 -DG Terminations 接線方式
DG:DIN43650插頭式
DL:Lead Wire(2)出線式
7 -35 Max pressure 最高壓力
35:350bar(5145psi)

Technical Data
Max Operating pressure Rated flow  Cavlity-Tooling Installation torque Weight
最高壓力 額定流量 成型孔 安裝扭矩 重量
350 bar(psi) 40(l/min) 20MB-2 39-51(Nm) 0.13(kg)

Fluid-Temperatures Internal Leakage Filtration Minimum Vlotage Required
使用油溫範圍 最大內漏量 過濾精度 線圈需要的最低電壓
負(-)40~120 ℃ 0.15cc/minute 25(um) 90% of nominal
(額定電壓)
  3 drops/minute
max. at 350bar

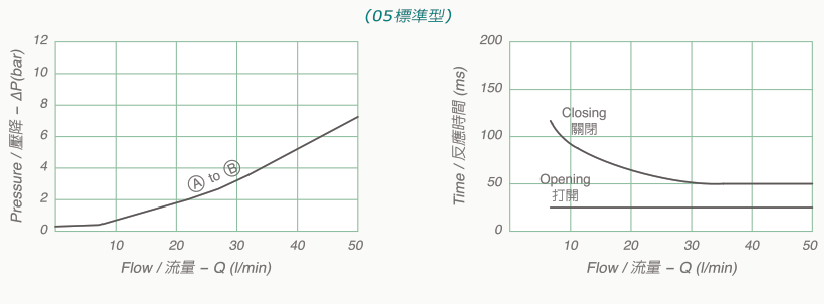

Specifications
V3076技術數據

Cavity-Tooling
V3076成形孔

Dimension
V3076-dimension-1.html
V3076-dimension-2
V3076-dimension-3
