Graphic Symbol

Ordering Code

V2045	-11	-N	-04	-D24	-DG	-21
1	2	3	4	5	6	7

1	V2045	Cartridge solenoid check valve 插入式電磁止回閥 V2045(08W-4)  四口二位 Poppet 4-Way
2	11	Operation 油路方向功能選項 11:滑軸型 4口2位閥 4口全封通                      通電後B通A C通D
3	N	Option:with manual 付手動輔助裝置選項 N:Option 標準(輔助裝置不可調) P:Push-Style Manual Override 推，向外推移式 M:Screw-out Knob Style 旋鈕式(開)逆時鐘方向     Screw-in Knob Style 旋鈕式(關)順時鐘方向 T:Push and Twist Style 推桿附扭轉)
4	04	Operation 型式 04:標準流量 標準關閉型
5	D24	Coil Type　線圈型式 D12:DC12V     D24:DC24V A24:AC24V     A11:AC110V A22:AV220V   A38:AC380V RA1:RAC110V RA2:RAC220V
6	DG	Terminations 接線方式 DG:DIN43650插頭式  DL:Lead Wire(2)出線式
7	21	Max pressure 最高壓力 21:210bar(2940psi)

Technical Data

Max Operating pressure	Rated flow	Cavlity-Tooling	Installation torque	Weight
最高壓力	額定流量	成型孔	安裝扭矩	重量
210 bar(psi)	15(l/min)	08W-4	25-35(Nm)	0.13(kg)

Fluid-Temperatures	Internal Leakage	Filtration	Minimum Vlotage Required
使用油溫範圍	最大內漏量	過濾精度	線圈需要的最低電壓
負(-)40~120 ℃	0.15cc/minute	25(um)	90% of nominal (額定電壓)
	3 drops/minute max. at 210bar

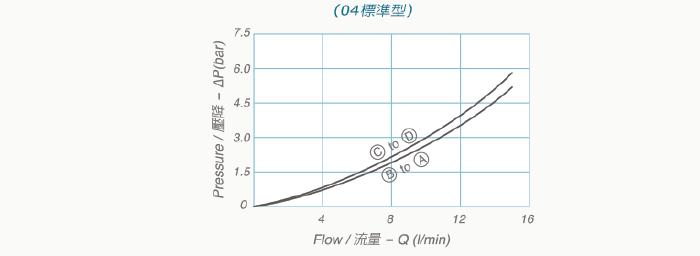

Specifications


Cavity-Tooling



Dimension
