V2043-10-N-04-D24-DG-21 V2043-10-N-04-D24-DG-21.html
Graphic Symbol

V2043-油路圖
Ordering Code
V2043 -@@ -# -** -D24 -DG -21
1 2 3 4 5 6 7
1 V2043 Cartridge solenoid check valve
插入式電磁止回閥
V2043(08W-4)  四口二位 Poppet 4-Way
2 -@@ Operation 油路方向功能選項
10:滑軸型 4口2位閥 B通C A通D
                    通電後B通A C通D
3 -# Option:with manual 付手動輔助裝置選項
N:Option(標準，輔助裝置不可調)
P:Push-style Manual Override   (推，向外推移式)
M:Screw-out Knob Style 旋鈕式(開)逆時鐘方向
    Screw-in Knob Style 旋鈕式(關)順時鐘方向
T:Push and Twist Style(推桿附扭轉)
4 -** Operation 型式
04:標準流量 標準關閉型
5 -D24 Coil Type　線圈型式
D12:DC12V     D24:DC24V
A24:AC24V     A11:AC110V
A22:AV220V   A38:AC380V
RA1:RAC110V RA2:RAC220V
6 -DG Terminations 接線方式
DG:DIN43650插頭式
DL:Lead Wire(2)出線式
7 -21 Max pressure 最高壓力
21:210bar(2940psi)

Technical Data
Max Operating pressure Rated flow  Cavlity-Tooling Installation torque Weight
最高壓力 額定流量 成型孔 安裝扭矩 重量
210 bar(psi) 11(l/min) 08W-4 39-51(Nm) 0.13(kg)

Fluid-Temperatures Internal Leakage Filtration Minimum Vlotage Required
使用油溫範圍 最大內漏量 過濾精度 線圈需要的最低電壓
負(-)40~120 ℃ 0.15cc/minute 25(um) 90% of nominal
(額定電壓)
  3 drops/minute
max. at 210bar


Specifications

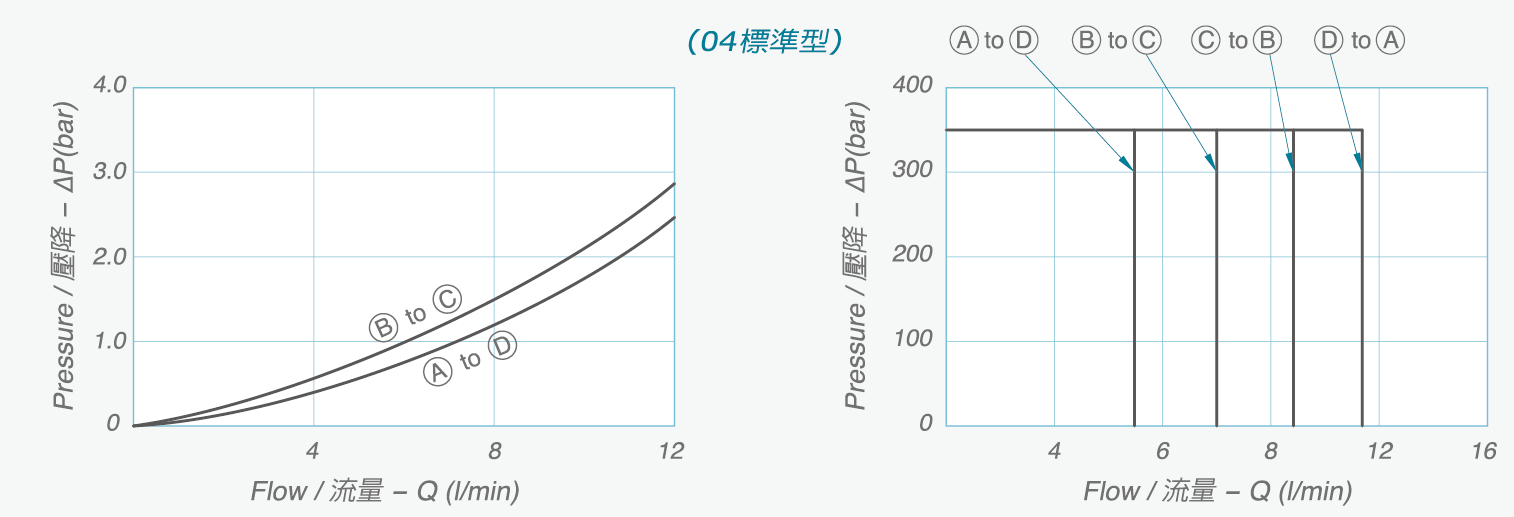

V2043技術數據

Cavity-Tooling
V2043成形孔

Dimension
